Электросхемы генераторов

В данном разделе вы можете скачать схемы бензиновых генераторов совершенно бесплатно!


Типовая схема электропроводки для двигателей GX610 GX620 GX670
Типовая схема электропроводки для двигателей GX610 GX620 GX670


Скачать типовую схему электропроводки для двигателей GX610 GX620 GX670

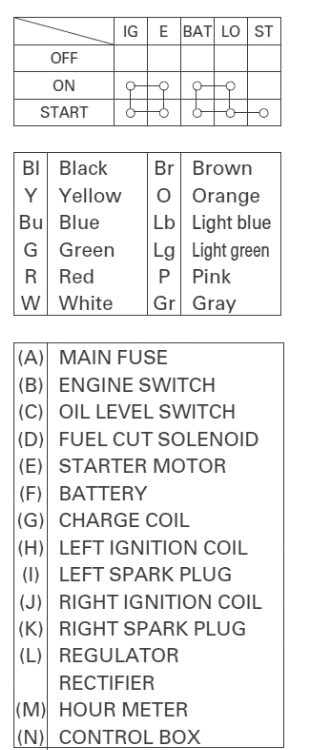

Схема электрическая для двигателей типа HONDA GX630 GX660  GX690
Схема электрическая для двигателей типа HONDA GX630 GX660 GX690


Скачать типовую схему электропроводки для двигателей типа HONDA GX630 GX660 GX690
Схема электрическая генератора GESAN G10000V, G10TFV
Схема электрическая генератора GESAN G10000V, G10TFV


Скачать схему электрическую генератора GESAN G10000V, G10TFV
Схема электрическая генератора HITACHI E100
Схема электрическая генератора HITACHI E100


Скачать схему электрическую генератора HITACHI E100
Схема электрическая генератора Hyndai HY7000LE-3
Схема электрическая генератора Hyndai HY7000LE-3


Скачать схему электрическую генератора Hyndai HY7000LE-3
Схема электрическая генератора Hyndai HY7000LE
Схема электрическая генератора Hyndai HY7000LE


Скачать схему электрическую генератора Hyndai HY7000LE
Схема электрическая генератора SKAT УГБ-6000Е
Схема электрическая генератора SKAT УГБ-6000Е


Скачать схему электрическую генератора SKAT УГБ-6000Е
Типовая схема 1 фазного бензинового генератора
Типовая схема 1 фазного бензинового генератора


Скачать типовую схему 1 фазного бензинового генератора
Типовая схема  бензинового генератора
Типовая схема бензинового генератора


Скачать типовую схему бензинового генератора



Обозначения элементов на принципиальной схеме бензинового генератора:

  • AVR     -     Автоматический регулятор напряжения ( Automatic Voltage Regulator )
  • BATTERY     -     Аккумулятор
  • CHARGE COIL     -     Катушка подзарядки аккумулятора
  • COMBINATION SWITCH     -     Замок зажигания
  • ENGINE STOP DIODE     -     Реле остановки двигателя
  • FUEL CUT SOLENOID     -     Клапан отсечки топлива ( стоит в карбюраторе )
  • FUSE     -     Предохранитель
  • OIL ALERT UNIT     -     Реле датчика уровня масла
  • OIL LEVEL SWITCH     -     Датчик уровня масла
  • OS     -     Датчик уровня масла
  • OSU     -     Система остановки двигателя при низком уровне масла
  • RECTIFIER     -     Выпрямитель, диодный мост
  • SOCKET     -     Розетка
  • SPARK PLUG     -     Свеча зажигания
  • STARTER MOTOR     -     Электростартер

Ниже показано как выглядят некоторые элементы схемы и их назначение


AVR - automatic voltage regulator
AVR - automatic voltage regulator
AVR или  automatic voltage regulator - блок регулирующий напряжение 220 вольт на выходе генератора. При выходе из строя как правило пропадает напряжение на выходе генератора.

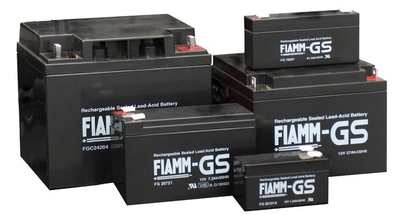

Аккумулятор 12в
Аккумулятор 12в
Аккумулятор 12в служит для запуска генератора при помощи электростартера
замок зажигания
замок зажигания
Замок зажигания предназначен для запуска генератора с помощью ключа

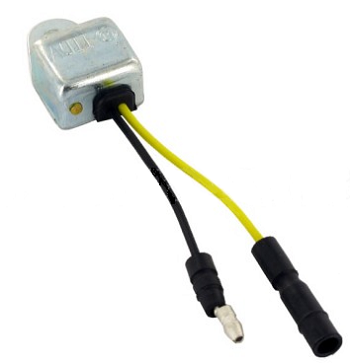

Реле датчика масла бензинового генератора
Реле датчика масла бензинового генератора
Реле датчика масла бензинового генератора отвечает за экстренную остановку двигателя генератора при низком уровне масла в картере.

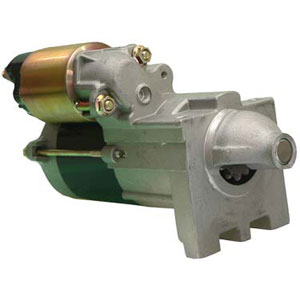

Электростартер бензинового генератора
Электростартер бензинового генератора
Электростартер бензинового генератора предназначен для запуска генератора.
Выпрямительный диодный мост
Выпрямительный диодный мост
Выпрямительный диодный мост предназначен для преобразования переменного напряжения 12В в постоянное, для заряда аккумулятора.
Клапан FCS (Fuel Cut Solenoid) отсечки топливна бензинового генератора
Клапан FCS (Fuel Cut Solenoid) отсечки топливна бензинового генератора
Клапан FCS (Fuel Cut Solenoid) предназначен для перекрытия подачи топлива к главному жиклеру карбюратора генератора


Теги: схема бензогенератора, электросхема генератора, схема принципиальная генератора скачать бесплатно, типовая схема генератора на базе двигателя GX610 GX620 GX670 GX630 GX660 GX690, схема бензинового генератора на 220вольт подробная схема, эл. схема бензоагрегата квт Китай
