Фотогарелея / 2012 Установка блока автозапуска БАЗГ-1 на генератор Eisemann 7000

Установка блока автозапуска БАЗГ-1 на генератор Eisemann 7000
Установка блока автозапуска БАЗГ-1 на генератор Eisemann 7000
Установочный комплект для подключения блока автозапуска БАЗГ-1 к генератору
Установочный комплект для подключения блока автозапуска БАЗГ-1 к генератору
Блок автоматического запуска двигателя генератора БАЗГ-1 на бензиновом генераторе Eisemann
Блок автоматического запуска двигателя генератора БАЗГ-1 на бензиновом генераторе Eisemann
Электрический привод заслонки генератора фото 1
Электрический привод заслонки генератора фото 1
Электрический привод заслонки генератора фото 2
Электрический привод заслонки генератора фото 2
Электрический привод заслонки генератора фото 3
Электрический привод заслонки генератора фото 3
Установка привода заслонки генератора для автоматического запуска
Установка привода заслонки генератора для автоматического запуска
Привод заслонки генератора для автозапуска
Привод заслонки генератора для автозапуска
Привод заслонки - общий вид
Привод заслонки - общий вид
Установка привода заслонки генератора для автоматического запуска генератора
Установка привода заслонки генератора для автоматического запуска генератора

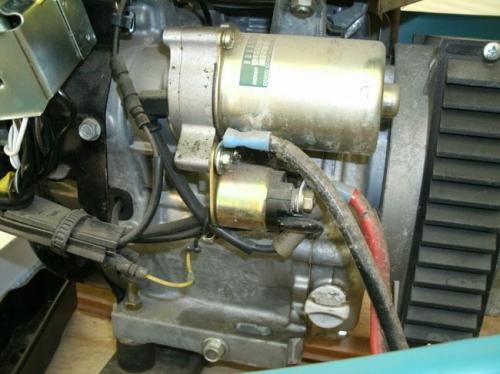

Силовые провода на аккумулятор
Силовые провода на аккумулятор
Силовые провода на аккумулятор - подключаем питание блока автозапуска генератора БАЗГ-1  (синий - минус, красный плюс)
Силовые провода на аккумулятор - подключаем питание блока автозапуска генератора БАЗГ-1 (синий - минус, красный плюс)
Подключаем питание блока автозапуска генератора БАЗГ-1 (синий - минус, красный плюс) через предохранитель
Подключаем питание блока автозапуска генератора БАЗГ-1 (синий - минус, красный плюс) через предохранитель
Подключаем питание БАЗГ-1
Подключаем питание БАЗГ-1
Блок автозапуска БАЗГ-1 ставим на раме. Крепим дополнительно распределительную коробку 100х100.
Блок автозапуска БАЗГ-1 ставим на раме. Крепим дополнительно распределительную коробку 100х100.
Все подключения сделаем в монтажной коробке 100х100
Все подключения сделаем в монтажной коробке 100х100
Откручиваем винт и получаем доступ к замку зажигания
Откручиваем винт и получаем доступ к замку зажигания
Тут нам понадобится только один провод -  масса, блокирующая искру при выключенном замке зажигания.
Тут нам понадобится только один провод - масса, блокирующая искру при выключенном замке зажигания.
Установленный комплект автоматического запуска генератора на генераторе Eisemann
Установленный комплект автоматического запуска генератора на генераторе Eisemann
Установленный комплект автоматического запуска генератора на генераторе Eisemann
Установленный комплект автоматического запуска генератора на генераторе Eisemann
Провода "зажигание" и "стартер" от блока автозапуска генератора БАЗГ-1
Провода "зажигание" и "стартер" от блока автозапуска генератора БАЗГ-1
Подключение датчика напряжения к выходу 220в генератора, откручиваем 4 винта
Подключение датчика напряжения к выходу 220в генератора, откручиваем 4 винта
Тут видим силовые провода 220в. Их трогать не будем. Датчик подключим параллельно вольтметру.
Тут видим силовые провода 220в. Их трогать не будем. Датчик подключим параллельно вольтметру.
Тут видим силовые провода 220в. Их трогать не будем. Датчик подключаем параллельно вольтметру.
Тут видим силовые провода 220в. Их трогать не будем. Датчик подключаем параллельно вольтметру.
Провод от датчика к блоку БАЗГ-1
Провод от датчика к блоку БАЗГ-1
Провод от датчика к блоку БАЗГ-1
Провод от датчика к блоку БАЗГ-1
Провод от датчика к блоку БАЗГ-1
Провод от датчика к блоку БАЗГ-1
На генератор установленна дополнительная монтажная коробка для соединения блока автозапуска и генератора.
На генератор установленна дополнительная монтажная коробка для соединения блока автозапуска и генератора.
На генератор установленна дополнительная монтажная коробка для соединения блока автозапуска и генератора
На генератор установленна дополнительная монтажная коробка для соединения блока автозапуска и генератора
Система автоматического запуска генератора в сборе. Выведен разъем управления для подключения к АВР (ATS)
Система автоматического запуска генератора в сборе. Выведен разъем управления для подключения к АВР (ATS)
